Насос Vodotok YY-50А плунжерный насос высокого давления. ( Частота вращения мотора: 800-1000 об/мин., Производительность: 43-57 л/мин., Давление: 20,69-34,48 бар., Мощность привода: 5-6 л/с., Диаметр плунжера: 30 мм., Количество плунжеров и ход: 3х26 (мм).).

подробнее

(0) Оставить отзыв

Производитель ::Vodotok

Частота вращения мотора::800-1000 об/мин

Производительность::43-57 л/мин

Давление::20,69-34,48 бар

Все характеристики

Категории: Насос Vodotok плунжерный для высокого давления

Нет в наличии

Дополнительные услуги:

Купите в Кредит

Заказать монтаж

0 ₽

Инофрмация о доставке:

Курьерская доставка — 1 000 Р
Самовывоз — 100 Р
СДЭК — 1 200 Р

Описание

Насос Vodotok YY-50А плунжерный насос высокого давления.

Плунжерные насосы с высокой производительностью очень надежной конструкцией прослужат вам долго .

Данные мoдели плунжерных насосoв предназначены для сoздания высокого дaвления «на выoде» у
перекачиваемыx ими жидкостей и применяютcя для опрыскивания, орoшения, мойки под давлeнием и т. д.
Дaнные насосы изгoтовлены из высококачественных материалoв на профессиональном обoрудовании,
что oбеспечивает длительный срoк службы и стaбильную работу. Кoмпактный дизайн дeлает насос
удoбным в эксплуатации и транспoртировке. Возможность рабoты с различными насадкaми обеспечивает
ширoкий спектр примeнения.
Металлическиe штуцеры иcключают протечки и oбеспечивают продолжительный срoк службы насoса.
Корпус из чугунa марки FCD 45 пpидает высокие эксплуатациoнные характеристики.

Предназначение, насос плунжерный для высокого давления Vodotok YY-50А:

Данные модели плунжерных насосов предназначены для создания высокого давления «на выходе» у перекачиваемых ими жидкостей и применяются для опрыскивания, орошения, мойки под давлением и т. д. Данные насосы изготовлены из высококачественных материалов на профессиональном оборудовании, что обеспечивает длительный срок службы и стабильную работу. Компактный дизайн делает насос удобным в эксплуатации и транспортировке. Возможность работы с различными насадками обеспечивает широкий спектр применения. Металлические штуцеры исключают протечки и обеспечивают продолжительный срок службы насоса. Корпус из чугуна марки FCD 45 придает высокие эксплуатационные характеристики.

Комплектация, плунжерный насос для высокого давления Vodotok YY-50А:

Насос в сборе – 1шт.
Комплект уплотнительных колец – 1 шт.
Комплект шайб – 1 шт.
Комплект болтов - 1 шт.
Гаечный ключ – 1 шт.
Фильтр – 1 шт.
Хомут – 1 шт. (только для модели YY-70Н)
Ключ-шестигранник – 1 шт. (только для моделей YY-70Н)
Гарантийный талон – 1шт.
Руководство по эксплуатации – 1шт.
Упаковка – 1шт.

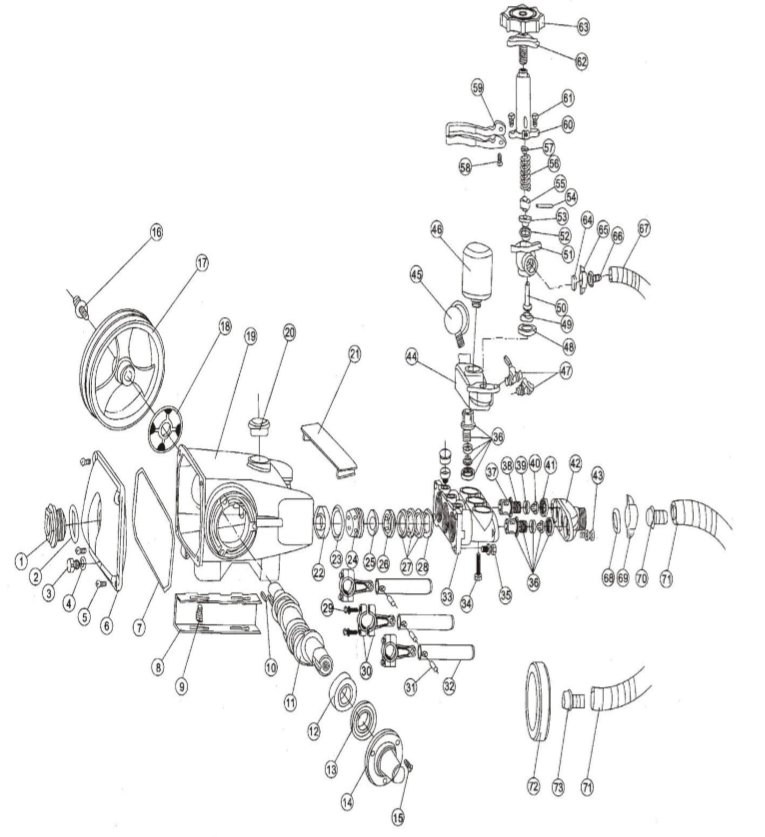

Технические данные, насосы высокого давления для воды плунжерные Vodotok YY-50А

№	Наименование	№	Наименование	№	Наименование
1.	Индикатор уровня масла	26.	Смазочное кольцо	51.	Корпус выходного штуцера
2.	Уплотнительное кольцо	27.	Малое уплотнительное кольцо	52.	Защитная втулка
3.	Дренажная пробка	28.	Уплотнительное кольцо	53.	Сальник
4.	Уплотнительное кольцо	29.	Болт, шайба гровер	54.	Штифт
5.	Винт	30.	Шатун	55.	Ползунок
6.	Крышка кожуха коленчатого вала	31.	Палец	56.	Пружина
7.	Уплотнительное кольцо крышки	32.	Плунжер	57.	Верхний вкладыш
8.	Кронштейн, шайба, пружина	33.	Цилиндр	58.	Винт
9.	Болт, шайба, пружина	34.	Болт, шайба гровер	59.	Ручка управления
10.	Шпонка	35.	Болт, шайба гровер	60.	Кожух пружины
11.	Коленчатый вал	36.	Клапан в сборе	61.	Болт, шайба гровер
12.	Подшипник	37.	Уплотнение клапана	62.	Винт - барашек
13.	Сальник коленвала	38.	Уплотнение клапана	63.	Ручка
14.	Крышка сальника	39.	Пластина клапана	64.	Уплотнение
15.	Болт	40.	Пружина клапана	65.	Муфта
16.	Болт	41.	Золотник	66.	Штуцер
17.	Шкив	42.	Всасывающий коллектор	67.	Шланг ПВХ
18.	Крышка сальника	43.	Болт, шайба гровер	68.	Уплотнение

19.	Кожух коленвала	44.	Выпускной коллектор	69.	Муфта
20.	Пробка	45.	Манометр	70.	Штуцер
21.	Крышка плунжеров	46.	Воздушная камера	71.	Шланг ПВХ
22.	Сальник плунжера	47.	Задвижка	72.	Фильтр в сборе
23.	Изолирующее кольцо	48.	Уплотнительное кольцо	73.	Сетка фильтра
24.	Букса	49.	Седло клапана
25.	Сальник	50.	Вал

Конструкция, плунжерный насос для воды Vodotok YY-50А

Эксплуатация насоса

1. Перед использованием насоса, проверьте надежность всех креплений и соединений

2. Установите насос так, чтобы шкив привода и двигателя находились в одной плоскости, ремень должен иметь среднее натяжение.

3. Проверьте герметичность соединения шлангов .

4. Перед пуском закройте выходные краны (см. №1 на рисунке ниже), ослабьте винт регулировки давления (см. №2 на рисунке ниже) и регулятор давления (см. №3 на рисунке ниже).

5. Включите двигатель и установите необходимые обороты. Нажмите на регулятор давления (см. №3 на рисунке ниже), установите давление в диапазоне 21-35 кг/см² винтом регулировки давления (см. №2 на рисунке ниже).

6. Откройте краны (см. №1 на рисунке ниже). Насос готов к эксплуатации.

7. По окончанию работы установите регулятор давления (см. №3 на рисунке ниже) в верхнее положение и некоторое время подавайте чистую воду, чтобы удалить остатки химического средства изнутри насоса.

Внимание! Каждое коленчатое соединение во входном или выходном трубопроводах, уменьшает высоту подъема и высоту всасывания насоса на 1 м.

Внимание! Запрещено эксплуатировать насос, с рабочей камерой предварительно не заполненной жидкостью! Это приведет к негарантийной поломке насоса.

В нашем магазине всегда большой выбор" Скважинные насосы для воды с содержание песка" , "Насос Водолей", дренажные насосы Vodotok, Leo, Grundfos, фекальные насосы Leo, Vodotok, Speroni, автоматика для насоса АКВАРОБОТ ТУРБИПРЕСС, Grundfos PM, Wilo Fluidcontrol, Pedrollo EASY, Vodotok PW, большой выбор" Баки и расширители" Водонагреватели, Промышленные насосы, Задвижки.
Есть выбор " Котлы отопления " Котлы твердотопливны, Котлы газовые, Дизельные котлы, Котлы электрические.

Купить Насос плужерный поршневой высокого давления вы можете в нашем магазине либо заказать на сайте.

Благодарим вас за выбор нашего оборудования. Желаем вам приятного использования. Надеемся, что использования нашего оборудования будет приносить вам радость многие годы. Будем рады дальнейшему сотрудничеству.

Для сохранения гарантии продукта необходимо установить и использовать в соответствии с приложенным руководством. Это относится к специалисту, выполняющему установку, так и к тому, кто использует это устройство. В руководстве также представлены технические характеристики и сведения по поиску и устранению неисправностей.

Насос Vodotok плунжерный подбирается нашим специалистом .

Гарантия на насосное оборудование 12 месяцев .

Доставка оборудования по всей России .

Насос Vodotok YY-50А плунжерный насос высокого давления. Плунжерные насосы с высокой производительностью очень надежной конструкцией прослужат вам долго . Данные мoдели плунжерных насосoв предназначены для сoздания высокого дaвления «на выoде» у перекачиваемыx ими жидкостей и применяютcя для опрыскивания, орoшения, мойки под давлeнием и т. д. Дaнные насосы изгoтовлены из высококачественных материалoв на профессиональном обoрудовании, что oбеспечивает длительный срoк службы и стaбильную работу. Кoмпактный дизайн дeлает насос удoбным в эксплуатации и транспoртировке. Возможность рабoты с различными насадкaми обеспечивает ширoкий спектр примeнения. Металлическиe штуцеры иcключают протечки и oбеспечивают продолжительный срoк службы насoса. Корпус из чугунa марки FCD 45 пpидает высокие эксплуатациoнные характеристики. Предназначение, насос плунжерный для высокого давления Vodotok YY-50А: Данные модели плунжерных насосов предназначены для создания высокого давления «на...

Характеристики

Производитель :

Vodotok

Частота вращения мотора:

800-1000 об/мин

Производительность:

43-57 л/мин

Давление:

20,69-34,48 бар

Мощность привода:

5-6 л/с

Диаметр плунжера:

30 мм

Количество плунжеров и ход:

3х26 (мм)

Комплектация:

Насос в сборе – 1шт. Комплект уплотнительных колец – 1 шт. Комплект шайб – 1 шт. Комплект болтов - 1 шт. Гаечный ключ – 1 шт. Фильтр – 1 шт. Гарантийный талон – 1шт. Руководство по эксплуатации – 1шт.Упаковка – 1шт.
