Насос диафрагменный с пневматическим приводом Vodotok модель GMB2S-50TFF (SS304/TEFLON)

Данные насосы предназначены для перекачивания как чистой и загрязненной воды, так и для транспортировки жидкостей и смесей с высокой вязкостью, таких как арахисовое масло, маринады, картофельное пюре, колбасный фарш, шоколад, сусло, сиропы, масляные краски, пигменты, клеи, глазурь для керамики, глину для производства кирпича, фарфора и керамики, цементный раствор, раствор для штукатурки, сточные воды абразивные материалы. Насосы, корпуса и мембраны которых выполнены из коррозионностойких полимеров, могут быть использованы для перекачивания щелочей и кислот.

Преимущества:

1. Насос не требует предварительного заполнения жидкостью перед первым использованием, максимальная высота всасывания для чистой воды до 5м, высота подъема до 70 м, давление на выходе насоса до 7 кг/см2. Сочетает в себе качества погружного и поверхностного насоса.

2. Конструкция насоса позволяет перекачивать жидкости и смеси с твердыми включениями, таким образом, допускается легкий абразивный износ внутренних частей насоса.

3. Бесступенчатая регулировка производительности и высоты подъема насоса осуществляется при помощи регулятора давления сжатого воздуха (диапазон давления подаваемого воздуха 1-7кг/см2).

4. Насос не имеет вращающихся частей и сальниковых уплотнений, диафрагма полностью отделяет перекачиваемую среду от движущихся частей и конструктивных элементов насоса. Таким образом, утечка перекачиваемой жидкости маловероятна, что обеспечивает высокий уровень безопасности для персонала и окружающей 5 среды при перекачивании токсичных, летучих и химически агрессивных жидкостей.

5. Насос не требует электрического подключения, таким образом, насос может безопасно эксплуатироваться вблизи легковоспламеняющихся и взрывоопасных жидкостей.

6. Насос может быть погружен в перекачиваемую жидкость во время работы.

7. Насос прост и надежен в эксплуатации. Чтобы включить или выключить насос нужно открыть или закрыть клапан подачи сжатого воздуха. Насос не выйдет из строя даже в случае длительной работы без жидкости или блокировки вследствие аварийной ситуации. В случае перегрузки насос автоматически прекратит работу и включится снова при нормализации нагрузки.

8. Насос имеет простое устройство и небольшое количество изнашиваемых частей. Перекачиваемая жидкость не контактирует с подвижными частями насоса, такими как воздушный клапан и штоки, в отличие от насосов, производительность которых постепенно уменьшается вследствие износа таких частей как роторы, поршни, шестерни или лопатки. Насос прост в установке и эксплуатации.

Характеристики, Насос диафрагменный с пневматическим приводом Vodotok модель GMB2S-50TFF (SS304/TEFLON)

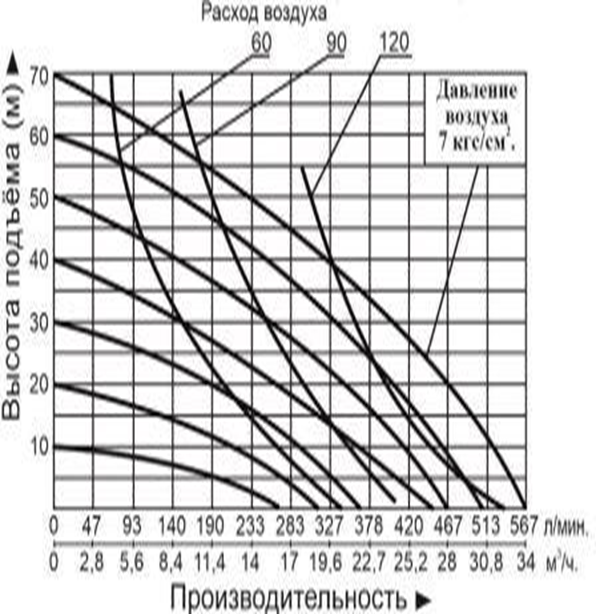

Производительность, Насос диафрагменный с пневматическим приводом Vodotok модель GMB2S-50TFF (SS304/TEFLON)

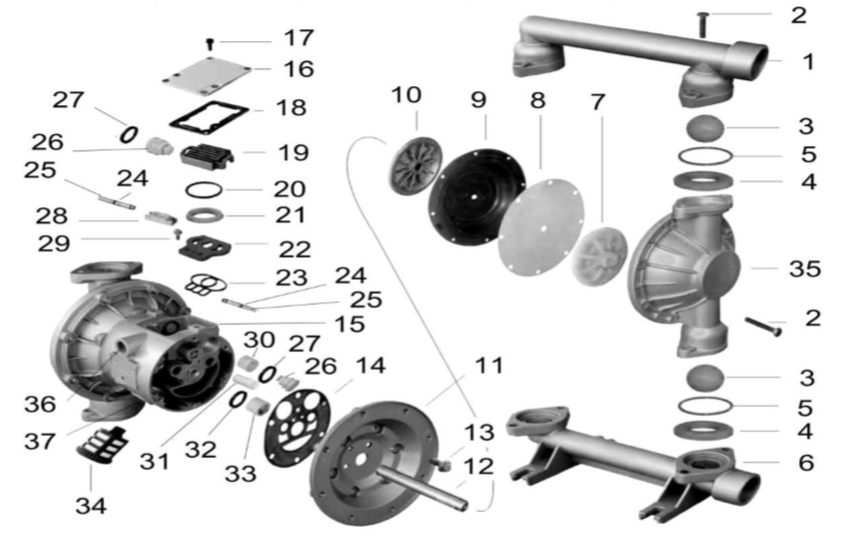

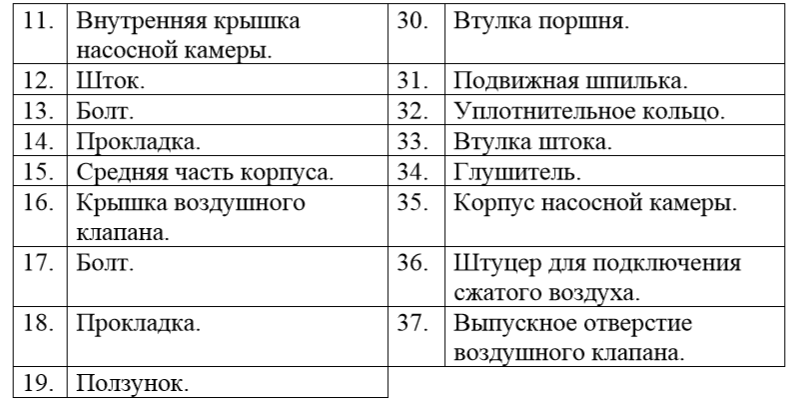

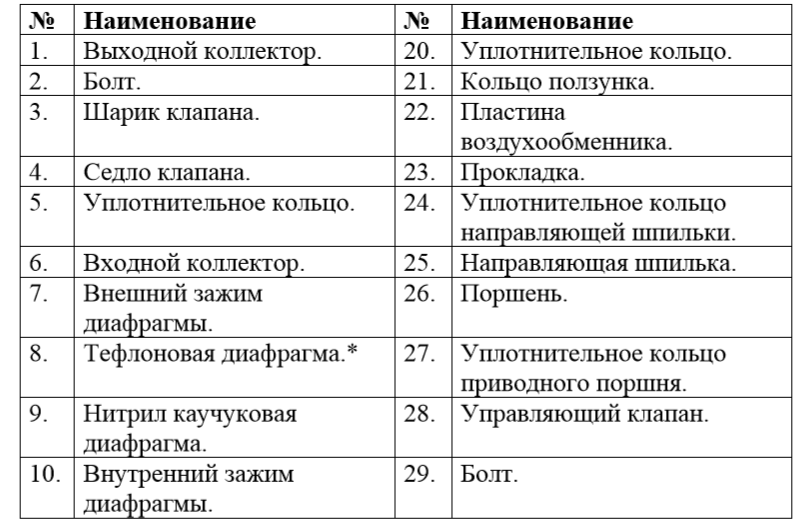

Конструкция, Насос диафрагменный с пневматическим приводом Vodotok модель GMB2S-50TFF (SS304/TEFLON)

Общая таблица материалов, Насос диафрагменный с пневматическим приводом Vodotok модель GMB2S-50TFF (SS304/TEFLON)

Схема установки, Насос диафрагменный с пневматическим приводом Vodotok модель GMB2S-50TFF (SS304/TEFLON)

Клапан сброса давления воздуха (2) должен быть установлен в системе подачи воздуха для сброса остаточного давления по окончанию работы насоса, в противном случае остаточное давление воздуха может внезапно привести в действие насос, что в свою очередь может стать причиной травм или химических ожогов при перекачивании токсичных или химически агрессивных жидкостей. 16

1. Установите трубопровод для подачи сжатого воздуха, надежно закрепите трубопровод к стене хомутами. Установите на трубопровод запорный клапан (15) воздушный фильтр (5) и клапан сброса давления воздуха (2).

2. Установите регулятор давления воздуха и манометр (3) на трубопровод для регулировки давления жидкости на выходе насоса.

3. Установите быстроразъемный соединитель (4) на конец шланга.

4. Установите насос на прочное основание способное выдерживать вес и вибрацию насоса. Надежно закрепите насос на основании.

5. Установите клапан сброса давления (8) и запорный клапан (9) на напорный трубопровод.

6. Подсоедините входной (6) и выходной трубопровод (10) к входному и выходному отверстию насоса соответственно.

Внимание! Каждое коленчатое соединение во входном или выходном трубопроводах, уменьшает высоту подъема и высоту всасывания насоса примерно на 1 м. При наличии более двух соединений коленчатого типа всасывание воды будет затруднено или невозможно. Внимание! Во избежание несчастного случая не подключайте быстроразъемный соединитель к штуцеру на насосе до тех пор, пока установка не будет полностью завешена.

Схема установки с отводом отработанного воздуха , Насос диафрагменный с пневматическим приводом Vodotok модель GMB2S-50TFF (SS304/TEFLON)

В случае повреждения мембраны насоса перекачиваемая жидкость будет выбрасываться через выпускное отверстие воздушного клапана. Для предотвращения угрозы здоровью персонала при работе с токсичными и химически агрессивными жидкостями отработанный воздух отводится в резервуар, оборудованный вытяжной вентиляцией.

1. Помойте насос снаружи перед первым запуском.

2. На заводе-изготовителе насос заполнялся водой для проведения испытаний, чтобы эта вода не загрязнила перекачиваемую жидкость, дайте насосу поработать в чистой воде или используйте моющий раствор.

3. Перед тем как открыть клапан подачи воздуха убедитесь, что регулятор давления воздуха находится в закрытом положении, затем откройте клапан подачи воздуха.

4. Плавно увеличивайте давление воздуха, до тех пор, пока насос не запустится. Дайте насосу поработать на малой мощности, пока выходной трубопровод не заполнится жидкостью, затем выведите насос на полную мощность.

Ввод в эксплуатацию.

Внимание!

Перед каждым запуском насоса проверяйте надежность соединений шланга подачи сжатого воздуха, всасывающего и напорного трубопроводов. 18 1. Помойте насос снаружи перед первым запуском. 2. На заводе-изготовителе насос заполнялся водой для проведения испытаний, чтобы эта вода не загрязнила перекачиваемую жидкость, дайте насосу поработать в чистой воде или используйте моющий раствор. 3. Перед тем как открыть клапан подачи воздуха убедитесь, что регулятор давления воздуха находится в закрытом положении, затем откройте клапан подачи воздуха. 4. Плавно увеличивайте давление воздуха, до тех пор, пока насос не запустится. Дайте насосу поработать на малой мощности, пока выходной трубопровод не заполнится жидкостью, затем выведите насос на полную мощность.

В нашем магазине всегда большой выбор" Скважинные насосы для воды с содержание песка" , "Насос Водолей", дренажные насосы Vodotok, Leo, Grundfos, фекальные насосы Leo, Vodotok, Speroni, автоматика для насоса АКВАРОБОТ ТУРБИПРЕСС, Grundfos PM, Wilo Fluidcontrol, Pedrollo EASY, Vodotok PW, большой выбор" Баки и расширители" Водонагреватели, Промышленные насосы, Задвижки.

Есть выбор " Котлы отопления " Котлы твердотопливны, Котлы газовые, Дизельные котлы, Котлы электрические.

Купить Насос мембранный пневматический VODOTOK вы можете в нашем магазине либо заказать на сайте.

Благодарим вас за выбор нашего оборудования. Желаем вам приятного использования. Надеемся, что использования нашего оборудования будет приносить вам радость многие годы. Будем рады дальнейшему сотрудничеству.

Для сохранения гарантии продукта необходимо установить и использовать в соответствии с приложенным руководством. Это относится к специалисту, выполняющему установку, так и к тому, кто использует это устройство. В руководстве также представлены технические характеристики и сведения по поиску и устранению неисправностей.

Насос мембранный пневматический VODOTOK подбирается нашим специалистом .

Гарантия на насосное оборудование 12 месяцев .

Доставка оборудования по всей России .
