Инфракрасный пол EASTEC 80см*0,338мм*100м М=176W инфракрасная пленка для теплого пола

Инфракрасный пол EASTEC инфракрасная пленка для теплого пола 80см*0,338мм*100м М=176W

Термическая пленка представляет собой совокупность греющих карбоновых углеродных полос, соединенных двумя медными токопроводящими шинами с использованием специальных контактов из серебряной пасты. С двух сторон карбоновые нагревательные элементы заламинированы в специальный электротехнический полиэстер, обеспечивающий полную водонепроницаемость пленки и высокую защиту от электрического пробоя. Полученный таким образом теплый пол имеет однородную структуру, высокие электроизоляционные свойства, механическую прочность всех электрических соединений.

Произведенный на современном оборудовании с использованием инновационных технологий, пленочный пол EADTEC и по сей день остается их самых безопасных, надежных и эффективных способов обогрева.

Монтаж инфракрасного пола EASTEC осуществляется с помощью.

Для монтажа пленочного теплого пола EASTEC потребуется:

• Термопленка EASTEC;
• Терморегулятор с термодатчиком;
• Комплект для подключения «краб»
• Подложка EASTEC с лавсановым покрытием
• Провод монтажный, скотч или степлер
• Нож, ножницы
• Отвертка
• Пассатижи

Структура Инфракрасного пола EASTEC

Нагревательная пленка EASTEC изготовлена в соответствии со строгими стандартами Ю.Кореи и состоит из двух слоев электротехнического полиэстера между которыми расположена графитовые полосы, соединенные медной шиной, через серебряную пасту. Такая конструкция гарантирует полную водонепроницаемость пленки и высокую защиту от электрического пробоя. Теплый пол имеет однородную структуру, высокие электроизоляционные свойства, механическую прочность всех электрических соединений.

Технические характеристики Инфракрасного пола EASTEC для обогрева помещения

Теплоизоляционная подложка для Инфракрасного пола EASTEC обогрев помещения

Для улучшения эффективности и повышения КПД работы пленочного теплого пола рекомендуется использовать теплоотражающую подложку. Желательно выбирать материал, не содержащий в себе алюминиевый слой, в противном случае необходимо заземлять подложку. Так же потребуется обычный скотч или степлер.

Монтаж датчика, терморегулятора и Инфракрасного пола EASTEC

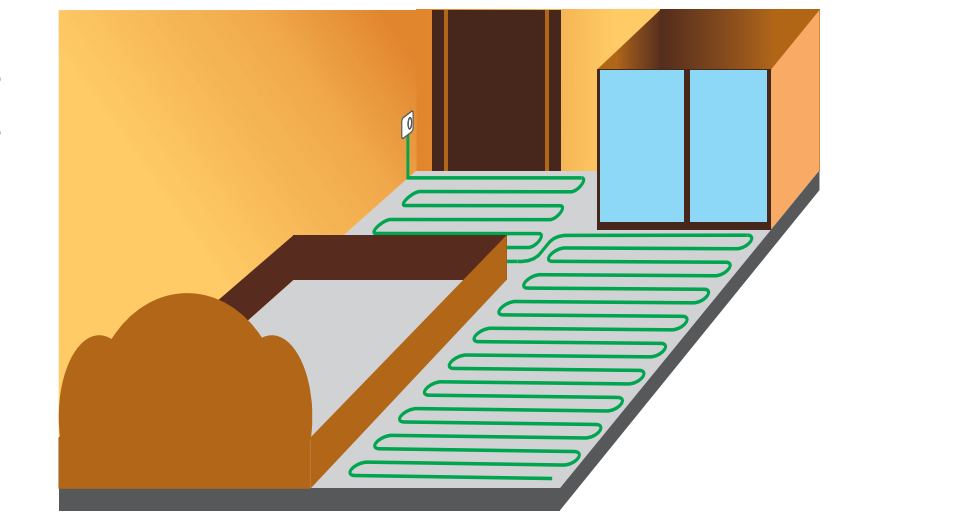

1. Вычислите площадь и размеры поверхности для монтажа теплого пола

Термопленка EASTEC укладывается на свободную, незанятую мебелью поверхность. Приготовьте площадь под укладку пленочного пола с учетом отступа от стен и мебели не менее см, и не менее см от других нагревательных приборов. Для Использования теплого пола в качестве основного отопления, необходимо покрыть не менее 70% площади от всего помещения.

2. Разложите теплоизоляцию

Теплоотражающая подложка укладывается на чистую, ровную поверхность. Минимальное ее количество должно совпадать с количеством теплого пола EASTEC. Рекомендуется укладывать теплоизоляцию на всю площадь помещения, чтобы исключить перепады между теплоотражающей и ламинатной подложкой и уменьшить общие теплопотери в помещении (первый этаж, балкон и т.д.). Для крепежа подложки к полу можно использовать степлер, скотч или другой подобный материал.

3. Установите датчик температуры пола

Прежде чем уложить нагревательную пленку, необходимо установить датчик температуры пола, который входит в комплект к терморегулятору. Для этого необходимо определить для него место таким образом, чтобы после укладки теплого пола он находился в зоне его действия (т.е. под карбоновыми полосами). Далее сделайте прорезь в теплоизоляции и уложите в нее датчик температуры. Конец от датчика подведите к месту установки терморегулятора.

4. Укладка инфракрасного теплого пола Уложите участки термопленки на теплоизоляцию

Перед раскладкой теплого пола на заранее определенную конфигурацию, необходимо разрезать его на подходящие для этого полосы. Помните, что пленку можно резать только по пунктирной линии, проходящей каждые 25см. Прикрепите термопленку EASTEC к теплоотражателю, используя скотч или степлер (при использовании степлера помните, что скобы не должны контактировать с карбоновыми полосами и медными шинами).

5. Установите терморегулятор

Терморегулятор устанавливается либо на (накладной монтаж), либо в стену (встраиваемый монтаж), не ниже 35 см над финишным покрытием, в наиболее удобном для пользователя месте (рядом с розетками или недалеко от электропроводки), так чтобы не мешать дальнейшей расстановке мебели, монтажу кухни, установке бытовой технике и др. Регулятор можно устанавливать как стационарно, так и подключать в уже имеющуюся розетку с помощью медного провода с вилкой.

6. Подключение инфракрасного пола. Протяните монтажные проводы и определите места для контакта.

Все полосы пленочного пола EASTEC соединяются между собой параллельно. Для удобства монтажа рекомендуется укладывать основные провода под плинтусом по одной стороне помещения. (На указанной ниже схеме для наглядной демонстрации паралельного соединения показан двухсторонний монтаж двумя одножильными проводами. Для укладки проводов по одной их сторон помещения проще использовать двужильный кабель). Для подключения необходимо использовать многожильный мягкий кабель.

7. Соедините термопленку EASTEC с проводом

Монтажные «крабы» установите на медную шину в «кармашке» вместе с оголенным проводом (на расстояние в 1 см) и обожмите пассатижами, либо спец. инструментом.

8. Изолируйте места подключения

Для изоляции понадобится отрезки битумного скотча. После подключения монтажных проводов, места подключения, как и места отреза необходимо изолировать. Удобнее всего это сделать с помощью битумного скотча. Со стороны подключения кабеля используется по 2 фрагмента скотча на одно соединение. Они приклеиваются друг напротив друга, так чтобы полностью закрыть оголенные участки «клипсы» и монтажного провода. Конец отрезка изолируйте одним фрагментом скотча, перегнув его по отрезку медной шины.

Для обеспечения надежной изоляции контактов подводящих кабелей с нагревательной пленкой достаточно руками обжать отрезки битумного скотча. Битумный скотч пластичен, легко прилипает и принимает необходимую форму. Полностью изолированный при помощи битумной изоляции контакт становится совершенно безопасным на очень продолжительный срок.

9. Подключите соединительные проводы к терморегулятору

Для управления нагревом пленочного пола EASTEC можно использовать любой терморегулятор для «теплого пола». Подобную схему подключения можно найти в инструкции к терморегулятору.

10. Установите и подключите термодатчик пола к терморегулятору

Датчик темпратуры пола устанавливается между термопленкой EASTEC и теплоотражающим метериалом. Для выравнивания пола под финишное покрытие, сделаете канаву «углубление» под теплоизоляцией по форме термодатчика. Такие же углубления необходимо сделать и для участков термопленки с изоляционным битумным скотчем.

11. Подключите терморегулятор к электрической сети

Для подключения терморегулятора к электрической сети желательно воспользоваться услугами квалифицированного электромонтажника. Не забудьте про дополнительные электроприборы, которые могут быть подключены к той же сети. Для системы, мощностью 2 кВт и более, желательна установка отдельного автомата.

12. Протестируете систему обогрева

Включите терморегулятор и установите желаемую температуру пола. Проверьте нагрев каждой полосы термопленки EASTEC. Проверьте пробником места подключения монтажных проводов, а также изоляции по линии отреза.

Инфракрасный пол купить вы можете в наших магазинах .

Благодарим вас за выбор нашего оборудования. Желаем вам приятного использования. Надеемся, что использования нашего оборудования будет приносить вам радость многие годы. Будем рады дальнейшему сотрудничеству.

Для сохранения гарантии продукта необходимо установить и использовать в соответствии с приложенным руководством. Это относится к специалисту, выполняющему установку, так и к тому, кто использует это устройство. В руководстве также представлены технические характеристики и сведения по поиску и устранению неисправностей.
